DACのカップリングコンデンサ変更
今まで、74AC574 4パラR=2Rラダー型DACのカップリングコンデンサは10V100uFの電解コンデンサを使ってたのだけど、蝦名さんに教えてもらってフィルムコンデンサに交換してみた。

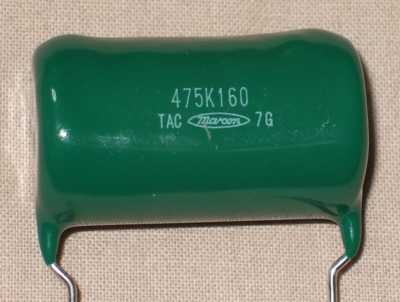

160V 4.7uFのマルコン製?のもので、某部品屋の現品限りのもの。1個158円と激安で、品質もなかなか良い。さすがに4.7uFだとサイズも大きくて、胴回り18mm、横幅33mmもあるので、小さいシャーシだと実装が辛いかも。
交換したら、なんだかいい雰囲気に。おまけに音が割れてたのが解消したかも。これは当たりかな。お寺大会が終わったら、大会用の6V6ppのカップリングコンデンサもこれにしようかな…って、耐圧が足りないか。
DAC基板頒布

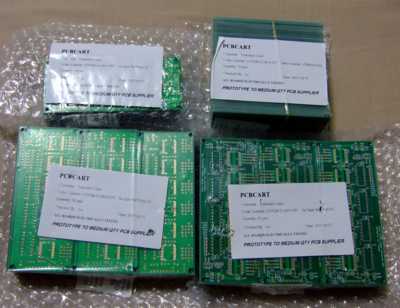

DAC基板の頒布を行います。
完了しました。
内容物：プリント基板x1、TC9245用SDIP28pinソケットx1、100Ω半固定抵抗x2
キット数：30
頒布価格： 1セット1500円(送料込み)、複数セットの場合は1500×N円。
今回、TC09245Nは添付できません。なお、秋月、共立ともTC9245Nは品切れですので、新規の入手は不可能と思われます。既にTC9245Nを持っている方が対象となります。私はTC9245Nの余剰は持っていません。
頒布を希望する方は、 t-ueno@mtc.biglobe.ne.jp に以下をメールしてください。
・氏名
・希望するキット数
・送付先
・振込での口座名 (氏名と異なる場合)
受付は先着順とします。また、入金は、銀行振込で行っていただきます。振込先は、記載した紙をキットに同梱して送付します。
Xilinx ダウンロードケーブル作成

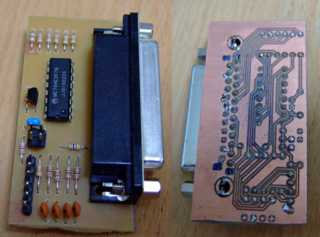

ずっと使えなくて難儀してたXilinxのFPGA/CPLDダウンロードケーブルを作成しました。以前はなひたふさんのツールを使ってたんだけど、商用ツールになってしまい使用できなくなってたので。
Xilinxのサイトにダウンロードケーブルの回路図は掲載されているけど、もっと簡単なChaNさんの回路で作ることに。久しぶりにエッチングしたら露光でミスしたりとドタバタしたけど、結構きれいに出来たかな。無事にCPLDにも書き込めて一安心。
でも、期待のSPALTAN 3ANではこのケーブルは使えないとか… アマチュア相手では儲けにならないのは分かるけど、Xilinxも太っ腹なところを見せてくれないかなぁ。仕事で出入りしているXilinxの代理店に言って最新ケーブルを都合してもらうのも出来ない訳じゃないけど、さすがにそこまではする気もないしね。
-
