右スピーカーがザリザリ言うのに付き合いきれなくなったので、修理。ボイスコイルが磁気回路に触れてて、原因はダンパ糸が緩んでしまったことなのは分かっていたのだけど、めんどうで・・・
振動体とダンパ糸の接着を剥がして、ダンパ糸の緩みを調整して，接着剤（スーパーX）で接着。修理開始から完了して音が出るまで1時間の作業なので、早めにやっておけばと少し後悔してたり。あ、結果はOKで、無事きれいに音が出るようになりました。
夜は、基板のままだったR=2R新DAC基板のケーシング。10mmのミニパンチを探すのに30分かかったりで、いきなり挫折しかけてたり・・・　　やっぱり部屋を片付けないとダメか。とりあえずコネクタ類の穴をあけて取り付けて，基板も固定して、電源と出力だけ配線。CDプレーヤー1号機のCD-ROMドライブのデジタル出力を繋ぐと無事に音が出たので一安心。って、この状態で不自由しないので、続きをやるのはめんどくさいかも。うーむ・・・

新しいDAC基板が完成。DAIとDACを1枚の基板に収めました。DAIはTC9245N、DACはR=2Rラダー型ディスクリートDACの16ビット版。デジフィル、アナログLPFは搭載せず。電源は+5Vのみで、デジタル部とアナログ部の電源分離が可能。
アースはデジタル／アナログあわせてベタGND。

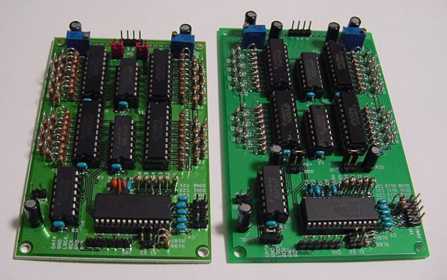

左は試作版で、OLIMEXな基板。右が量産版で、プリント基板ドットコムなもの。なかなか良い業者さんで、安くて丁寧でした。品質も十分満足。
量産版は、手作りアンプの会の会員内で頒布する予定。

ATAPI CD-ROMドライブコントローラでは、当時秋月で絶賛発売中だったATMELのAVRマイコン、AT90S8515を採用したのだけど、秋月はもう取り扱いをやめてしまっていて、Digi-Keyでももう売っていなかったり。皆さん、若松のぼったくり価格で泣く泣く購入しているようで、申し訳なく思ってたのですが…
なんと、マルツ電波でATmega8535(40ピンDIP)を扱っているではないですか！　早速1個購入して、コントローラを試作してみたり。とりあえず基本動作が出来るところまでは確認。
でも、Chunkさんの日記に、「がっさりと種類が減っていてガックリ」とあるのを見て、慌ててマルツ電波のホームページにいくと，やっぱりATmega8535はリストから消えている…
せっかく、内蔵オシレータを使用して外部セラロックを削除したり、内蔵リセット回路を使用してリセットIC(PST600)を削除したり、ボタンを1個追加してPlay/Stopで1個だったボタンをPlay/PauseとStopに分離しようとしてたのになぁ。なんだかめんどくさくなっちゃったので、これはお蔵入りかな…

SNSとかいうのが流行っているらしい。わたしはmixiとかには入っていないので、具体的にどういうサービスなのか良く知らないけど。
私のホームページは自宅サーバーに置いているので、リファラーログを見るとどこからリンクされているのかが分かったりする。その中に、SNSからのリンクもあったりする。だが、わざわざリンクしてもらっているのだからどういう風に書かれているか知りたいと思いそこのページを見ようとしても、そのSNSの登録会員以外のアクセスは弾かれてしまい、見ることが出来ない。
これは、不公平では無いか？　私のホームページでは、回路図やマイコンプログラムのバイナリコードだけではなく、プリント基板のパターン図やプログラムソースまで掲載していて、自分で言うのもアレだがここまで公開しているサイトはあまり無いと思っている。しかし、それにリンクしているところは部外者お断りなのだ。それならば、彼らの内部だけで完結しているべきだろう。
先日この日記で言った、彼の国のサイトもおそらく同様のSNSサービスか、会員制BBSのようだ。このページはなんとか閲覧できるようだが、このサイトの大部分のページは閲覧しようとするとパスワードを要求されてしまう。
こういう一方的に搾取する集団に情報を提供するのは、不愉快だ。アクセス制限して、このサイトからのアクセスを不許可にしてしまおうかな。

昨年末の手作りアンプの会のお題が半導体シングルアンプだったので、出品したアンプ。
2SC1815の120パラという、はてしなくおバカなものです。
一部の人には受けたらしい…
少々ノイズが載りますが、普通にスピーカーが駆動できますよ。電源はジャンクの20V2AのACアダプタですな。

引っ越してから1年弱、ひさびさにXilinxのCPLD (XC9572)でも書き込むかな、と。でも書き込み用のWindowsマシンはHDDが調子悪くて、HDDを交換してOSをクリーンインストールし直したまま…
書き込みソフト(なひたふさんのnaxjp 0.7.9)をインストールし直そうとなひたふさんのサイトに行ったら、naxjp0.8.0にバージョンアップしていて、無償だけどメール登録しないといけないらしい。そこまでして使うこともないので、Xilinxのサイトにある回路図に従ってケーブルを作り直すしかないかな。ちょっとめんどくさいけど。
しかし、無償ソフトとしてダウンロードできるようにしていたものを、いくら商売だからといって、メール登録制にするのは　いかがなものかと。世知辛い世の中なのですなぁ。

今日は膝の調子が悪くて有給休暇を取得。
というのは本題じゃなくて。
ATAPI CD-ROMコントローラというのを以前製作して、私のホームページに回路図とかマイコンのソースコードとか置いて、商用目的でなくて個人の趣味のレベルならば自由に使っていいよ、と書いてたりします。まぁ、皆さんが楽しんでもらえるのなら好きにしてもらっていいと思っています。
ところで、彼の隣国で、私の回路を参考にして基板を起こして頒布している有志の方がいるようです。これ自体は別に良いのですが、今まで4回配布してて、5回目も有るかも、だそうで。いろいろとオリジナルな要素も盛り込んでいるようで、それはそれで喜ばしいことだとは思いますが。
でも、それだけ盛んにやられているのに、私には一言も連絡が無いのですよね… 彼の国の国民性については詮索するつもりは有りませんが、所変わればなんとやら、なのですかねぇ。

もはや昨日ですが、以前バイクで事故って骨折した膝が痛むので病院に行ってきました。
レントゲンを撮って調べてみると…　　医者から「MRI検査」とか「もしかしたら内視鏡手術」とか言われてドキドキですよ。
まぁ、整形外科での入院は慣れている（？）ので、これくらいで動揺したりはしませんけどね。ちょっと楽しみ。

通勤電車で暇なので、こんなのを入力してみたり。
まぁ、これを作ることは無いだろうけど。

昨日の話ですが、三土会で秋葉原に。
雪で電車が動くかな？と思ったけど、何の問題も無く到着。
昨日はじんそんさんたちのDAC試聴会も開催されていたので、三土会の途中で30分くらい顔を出しに行こうかと思っていたのだけど、三土会は20人以上の参加者で盛り上がり、結局行けず。
まぁ、DAC関係もまだまだ盛り上がっているようですね。この調子で発展してほしいものです。
