修理してノイズの無い音になったスピーカー、心落ち着く音ですねぇ。
って、ノイズの無いのが当たり前ですが。自作なんてこんなもんです。
余談ですが、ATAPI CD-ROMドライブコントローラキットの第3回頒布を行う予定です。とは言っても、来月は1週間ほど入院するので、頒布開始はGW前くらいかな？　あと、頒布に当たっては条件を付けるつもりです。該当する人には頒布しません。フライングで問い合わせをする人にも。

今日は、石田さん、田村さん、大塚さんが我が家 (ボロいアパートですが)に遊びに来られました。先日秋月で買った安物デジタルオシロをいじったり、田村さんから借りている6AS11アンプを聴いたりと、なかなか有意義だったり。

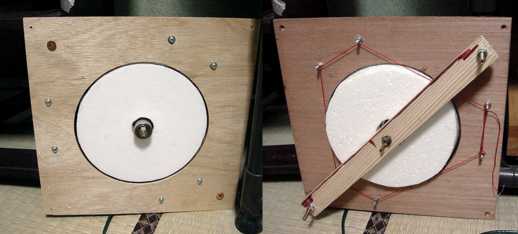

皆さんが帰った後、今朝から作っていた大沢さんの新方式を取り入れたスピーカーの実験機の仕上げ。磁石は先日大沢さんから譲ってもらったもので、振動板はその辺に転がっていた梱包用の発泡スチロール。フラフラ糸ダンパにエッジ無しというなかなか思い切った(?)構成。音は…　1個しか作ってないし、バッフルも小さくて箱に入れてないしでよく分からないのだけど、けっこう有望かな？

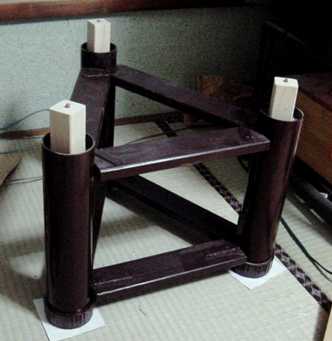

スピーカースタンドを作りました。
直径65mmの塩ビパイプ (VU管) を33cmに切ったもの3本を、SPF材で繋いでいます。塩ビパイプの下端には、キャップを取り付けて密閉しています。この塩ビパイプに砂を詰めて、38mm角のSPF材を突き刺しています。この角材には鉛筆状に尖らせた6mm径のチークの角材を取り付けてあって、スピーカーは点接触で3点支持されるという趣向です。
屋内用の焦げ茶色のペンキを塗ったら、品のないツヤツヤになって、ちょっとガックリ。
音は、これまで雑誌を積んだものや空のペットボトルだったからかもしれませんが、低音がどっしりとして、密度が濃くなりました。というか、密度が濃くなりすぎて、もっとノビノビ鳴ってくれた方が気楽に聴けるかも。でも、かなりの音質アップと自画自賛です。費用も1万円くらいだったので、CP比も良い線いっているかな。

スピーカーを作ったけど、スピーカースタンドが無いのです。5年分くらいのMJとラ技を積んで台にしてたのだけど、先日のお寺大会のオークションで厄介払いしちゃったし。邪魔だったのよね。

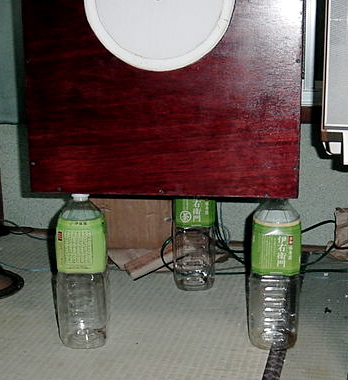

今の足は2リットルのペットボトル3本。そんなに変な音じゃないけど、地震がきたら倒れてしまいそう…

というわけで、スピーカースタンドを鋭意製作中。防振と重量を稼ぐために砂を使おうと思っていて、砂は近所の建材屋で入手したのだけど、結構湿っていてこれじゃ使えない。乾かさなきゃ…ということで、電気屋でホットプレートを3000円で買って来て乾燥中。雨なので家の中で乾燥させてたり。20分くらいで2リットルくらい乾かせるのだけど、嫌な蒸気が部屋に充満して、少し気持ち悪かったり…

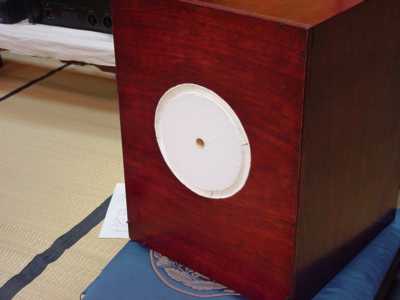

お寺大会の、改造スピーカーユニット部門に参加してきました。当然、私の出品はここ最近作っていたボッフルスピーカー。
心配していたビビリ等は無く、無事に音が出て一安心。石田さんがスピーカー測定システムを持って来ておられたので測定してもらいましたが、思った以上に測定値も良くて驚きました。
さて、スピーカーの置き台を作らなくては… 今は2リットルのペットボトルの上に置いているので、とてつもなく不安定だったり。音は悪くないのですがね…

ビビりの原因を探るため、サイン波をスピーカーに入れて確認。1kHzが濁っている…　どこかが擦っている？　20Hzを入れると、バチバチ音。ボイスコイルからの引き出し線と、ダンパ糸の結び目からピロンと出ていた糸の端が触れていて、振幅が大きいと引き出し線が糸とくっついたり離れたりで音がしていたみたい。これが三土会でのノイズの原因かも。
調子に乗って20Hzで大振幅のテストをしていたら、急に音が出なくなってしまった…　ボイスコイルをボビンに接着していた高周波ワニスが、過大な外力に負けて剥がれてしまってました。しかも、両方のスピーカーで剥がしてしまうし。自分の学習能力の無さにガックリ。
シクシク泣きながら、ボイスコイルを巻き直し。片方はボビンも歪めてしまったので、ボビンから作り直し。発泡スチロールの振動体はそのまま使えたので、ダメージは小さかったですが。
で、かなり時間がかかりましたが、なんとか復活。とりあえず擦れてはいないようだけど、お寺大会の大音量だと、また擦りそうな気もしてたり。

今日開催された関東三土会に、今回製作したボッフルスピーカーを持ち込んで鳴らしました。
あれれ…　音がビビってしまう。自宅だと大丈夫だったはず。たぶん、会場が40畳の和室で自宅では出さないような大音量のため、振幅が大きくなってどこかが擦れてしまうのでしょう。とりあえず、音の傾向は聞き取れてもらえたかとは思いますが。
来週のお寺大会は100畳とさらに大きい会場なので、それまでに原因を突き止めて解決しないと。でも自宅はアパートなので、あまり大きな音は出せないし、出来るかな…

スピーカーが完成したので、スピーカー台も作ろうと、昨日ホームセンターで物色して、2×4のスプールス材を買ってきました。とても安かったので。
こんなことも有ろうかと、先日購入した糸ノコ盤で切ろうとしたら… 板厚38mmだと切るのが辛い。糸ノコ盤の回転数を上げれば切れるのだけど、騒音が凄くてアパートでは無理。という訳で、あっさりと挫折。
素直にラミンの50φ丸棒を使うべきか… これならホールソーで開けられるし。でも材料代だけで7〜8000円しそうな予感。うーむ…

とりあえず、両方のスピーカーから音が出るようになりました。
塗装の仕上げ (紙ヤスリでの研ぎ) は、ニスが乾いたら追々やる予定。

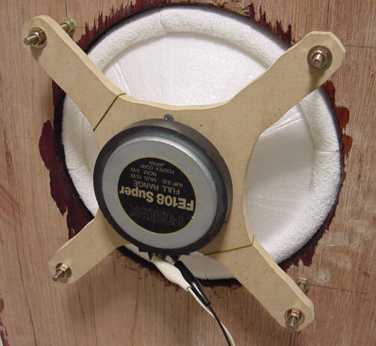

さすがに、16cm1発の段ボール平面バッフルに比べると、低音が出ますね。コーンの軽量化と磁気回路を強力にしたおかげか、高い方もそれなりに出ているような感じです。
さて、今週末の三土会に持ち込んでみましょうか…

新作スピーカーを製作中。
ここ数年は段ボール平面ばかりだったので、木の箱を作るのは17年ぶりかな？
あと2〜3日で完成予定。月末のお寺大会には持って行けそう。
