右スピーカーがザリザリ言うのに付き合いきれなくなったので、修理。ボイスコイルが磁気回路に触れてて、原因はダンパ糸が緩んでしまったことなのは分かっていたのだけど、めんどうで・・・
振動体とダンパ糸の接着を剥がして、ダンパ糸の緩みを調整して，接着剤（スーパーX）で接着。修理開始から完了して音が出るまで1時間の作業なので、早めにやっておけばと少し後悔してたり。あ、結果はOKで、無事きれいに音が出るようになりました。
夜は、基板のままだったR=2R新DAC基板のケーシング。10mmのミニパンチを探すのに30分かかったりで、いきなり挫折しかけてたり・・・　　やっぱり部屋を片付けないとダメか。とりあえずコネクタ類の穴をあけて取り付けて，基板も固定して、電源と出力だけ配線。CDプレーヤー1号機のCD-ROMドライブのデジタル出力を繋ぐと無事に音が出たので一安心。って、この状態で不自由しないので、続きをやるのはめんどくさいかも。うーむ・・・

新しいDAC基板が完成。DAIとDACを1枚の基板に収めました。DAIはTC9245N、DACはR=2Rラダー型ディスクリートDACの16ビット版。デジフィル、アナログLPFは搭載せず。電源は+5Vのみで、デジタル部とアナログ部の電源分離が可能。
アースはデジタル／アナログあわせてベタGND。
左は試作版で、OLIMEXな基板。右が量産版で、プリント基板ドットコムなもの。なかなか良い業者さんで、安くて丁寧でした。品質も十分満足。
量産版は、手作りアンプの会の会員内で頒布する予定。

通勤電車で暇なので、こんなのを入力してみたり。
まぁ、これを作ることは無いだろうけど。

DAC 3号機の製作記事の完成版がやっと完成したので、ホームページに掲載しました。3日前のことですけど。
http://www.tomozon.sakura.ne.jp/DAC/DAC-U3/
このDACを作ったのは去年の10月ですから、記事を書くのに11ヶ月かかったことに… 気合いを入れて複雑なものを作ると、記事もたくさん書かなければならないので、書くのが億劫になるのですよね。
で、次はスピーカーの製作記事を書くのですけど、これも盛りだくさんなので書くのが大変。記事が完成するのは、いつになることやら。

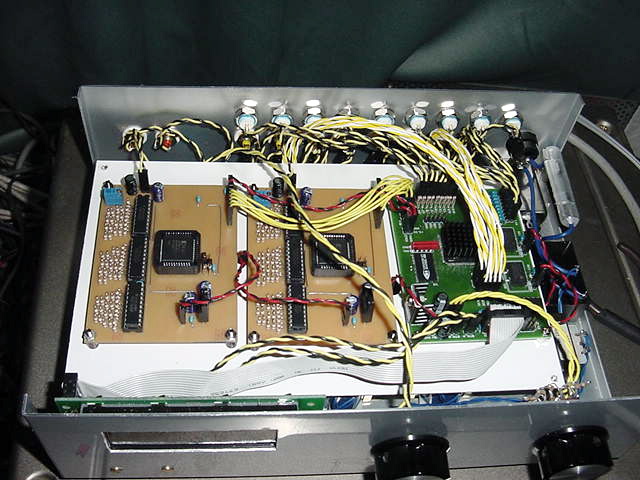

やっと完成。
PGA2310を使ったデジタル制御ボリュームも組み込んでいるのだけど、ノイズが載っちゃうので対処していたのだ。
原因は制御に使っているマイコン (AVR ATtiny26L)と共通のデジタル側の電源にノイズが載っていて、それを拾っていたせいで、結局基板を作り直す羽目に…
で、我ながら、かなりいい音！！！
作ってすぐはいつもそう思うのだけどね。
だが、気合いを入れて作りすぎたので、ホームページに載せる製作記事を作るのがメンドクサイ。
いつになったら公開まで漕ぎ着けるのやら。
