ムギ仕様痛スピーカー

はじめに

数年前から、「痛車（いたしゃ）」というアニメやゲームの女の子の絵を自動車に貼り付けたものが、一部で流行っています。また、最近は自動車だけではなく、自転車やギターにも同様の行為が広がっているようです。

人前でこういう「痛い」ものを披露する勇気には感心しますが、いくらそのキャラが好きとは言え、良くやるなぁと生暖かい目で見ていました。

ところが、ついにオーディオ機器にまで、その波が押し寄せてきました。下の２枚のアンプの写真は、私も所属している手作りアンプの会の会員が作成したものです。

これらは真空管アンプのシャーシに絵を貼り付けています。これはこれで、そのキャラへの愛が感じられて微笑ましいですが、個人的に納得できないことがありました。

絵を貼り付けただけで「痛い」と言えるのか？
キャラとオーディオ機器が融合していないではないか！
自作オーディオマニアならば、音に関係した部分で「痛さ」を表現しなければならないのではないか？
こんなのは甘すぎる！

そこで、部屋にそういったものを飾る趣味は無いのですが、オーディオ機器の「痛さ」を追求して、痛オーディオ機器を作ることにしました。

ねらい

キャラとオーディオ機器の融合を果たすべく、オーディオの心臓部とも言える音を発する部分、つまりスピーカーの振動板にキャラを配置します。こうすることで、好きなキャラが発した音を聴けるというわけです。

ここ数年いろいろ作ってきた平面スピーカーならば、絵を貼るのも難しくなさそうです。というわけで、さっくりと作ってみました。

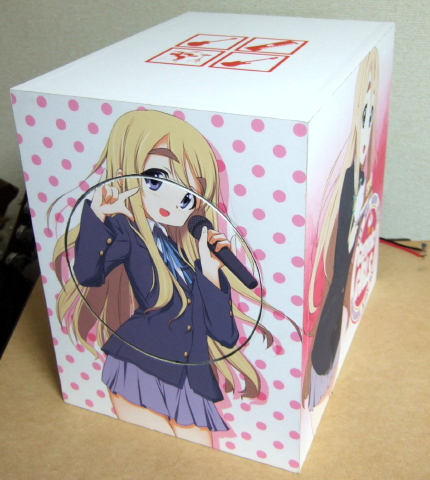

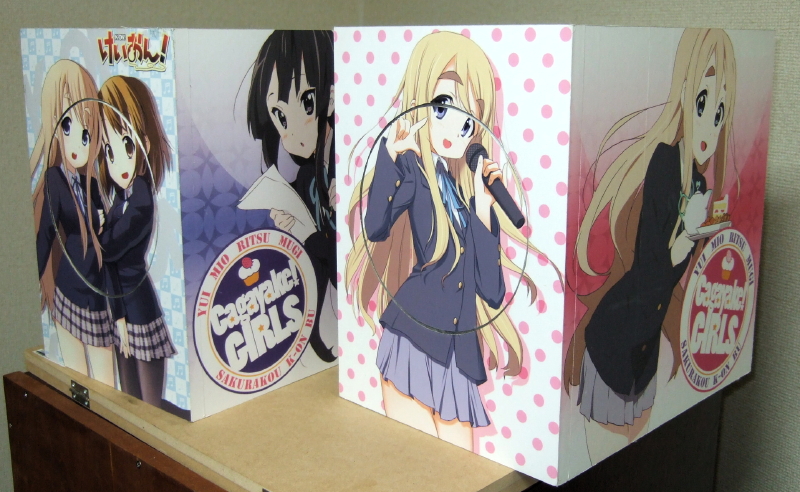

キャラは、エリリンでもヨッキュンでも何でも良かったのですが(歳がバレる)、今風のものということでけいおん！に、そして当然ムギをフィーチャーしてみました。とは言え私は絵心が無いので、ネットで拾った絵を前面に、OP曲の限定版に付いてたキャラごとの絵を側面に、トレードマーク？の楽器の絵を上面に配置しました。

製作

絵は、インクジェットプリンタ（Canon MP600）でA4のプリンタ用紙に印刷しました。前面の絵はJPG絵をそのまま印刷したものですが、側面の絵はCDのジャケット絵をMP600のスキャナで読み取り、そのままMP600の4色インクジェットで印刷しています。あまり品質には期待していなかったのですが、結構満足な印字品質になりました。両面テープをエンクロージャー全体に貼り、その上にプリンタ用紙を貼り付けています。

エンクロージャーの寸法は、正面のバッフルがA4サイズ、側面の絵は正方形なので縦横ともA4縦サイズです。振動板の寸法は、直径150mmとしました。エンクロージャーは9mm厚のMDFで、前面バッフルは9mmのMDFにネジ穴隠しのため2.5mm厚のMDFを貼り付けています。

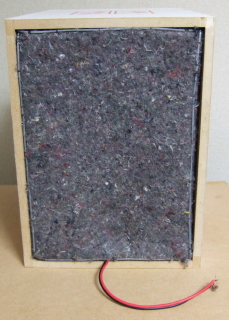

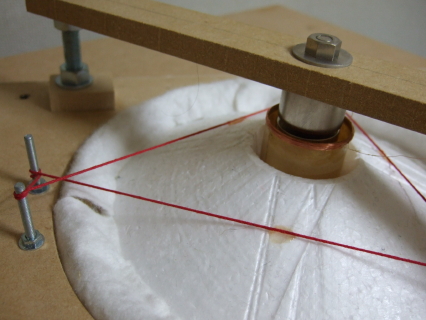

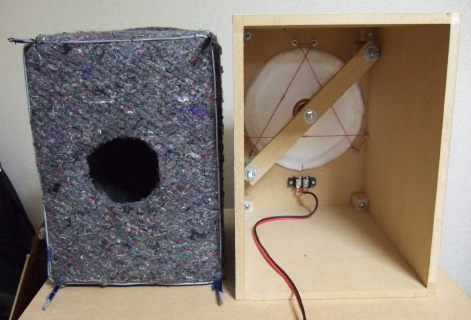

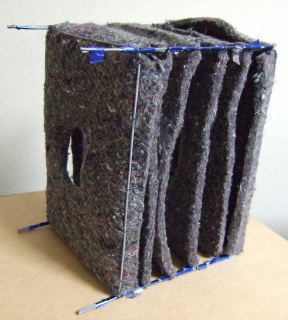

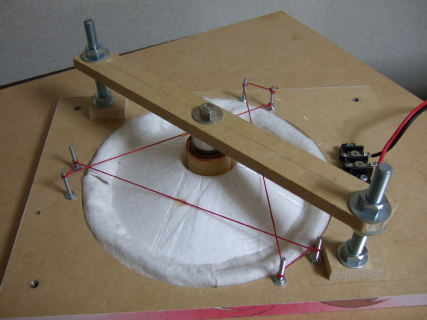

スピーカー内部はボッフル構造としましたが、ネジを見せたくなかったので、後ろからボッフルユニットを差し込む構造にしました。
