DAI搭載R=2R型ディスクリートDAC 基板

概要

DAI、DACを搭載した基板です。 CDプレーヤー等からのデジタル信号を入力し，アナログ信号に変換して出力します。

DAIは東芝のTC9245N、DACはR=2Rラダー型ディスクリートDACです。

FIFO等を搭載すると大げさになってしまうので、シンプルにDAIとR=2Rラダー型ディスクリートDACを小さな基板にしてみたくなり、作成しました。 プリント基板にすることで、シリパラ部分の煩雑な手配線が不要になり作りやすくなりました。

特徴

• デジタル入力は4系統あり、切替スイッチ等で選択可能
• アナログ出力は、1.5Vp-p
• DAC部は16bitで、ローパスフィルタはデジタルフィルタ、アナログフィルタ含め搭載していません
• 入力周波数は44.1kHz、48kHzに対応
• 電源は+5Vのみで、必要に応じてデジタル部とアナログ部をに分離供給可能
• 基板サイズは110mm×70mm

基板画像

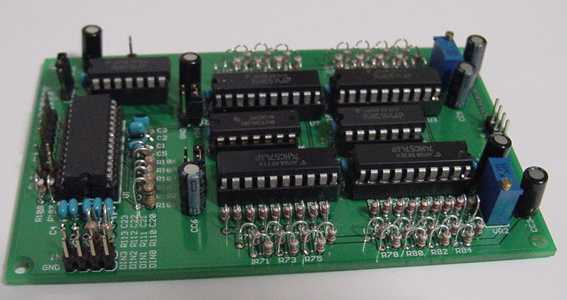

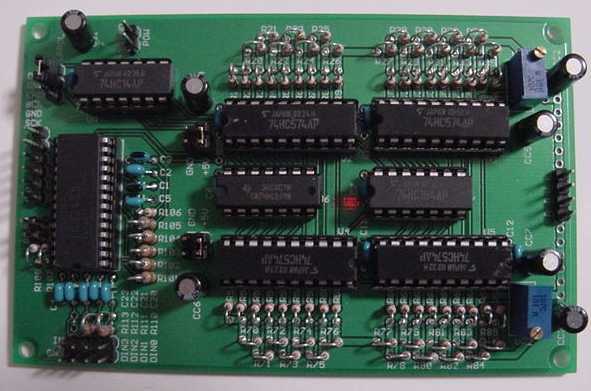

部品面

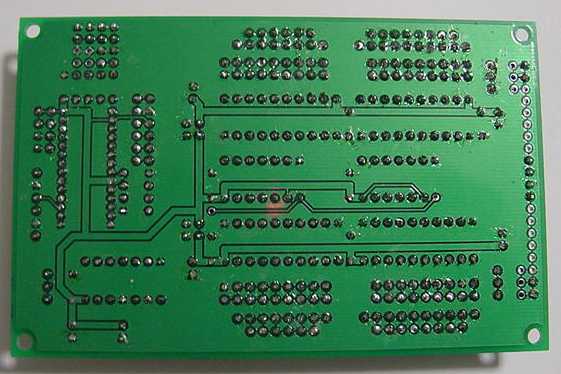

ハンダ面

回路

回路図

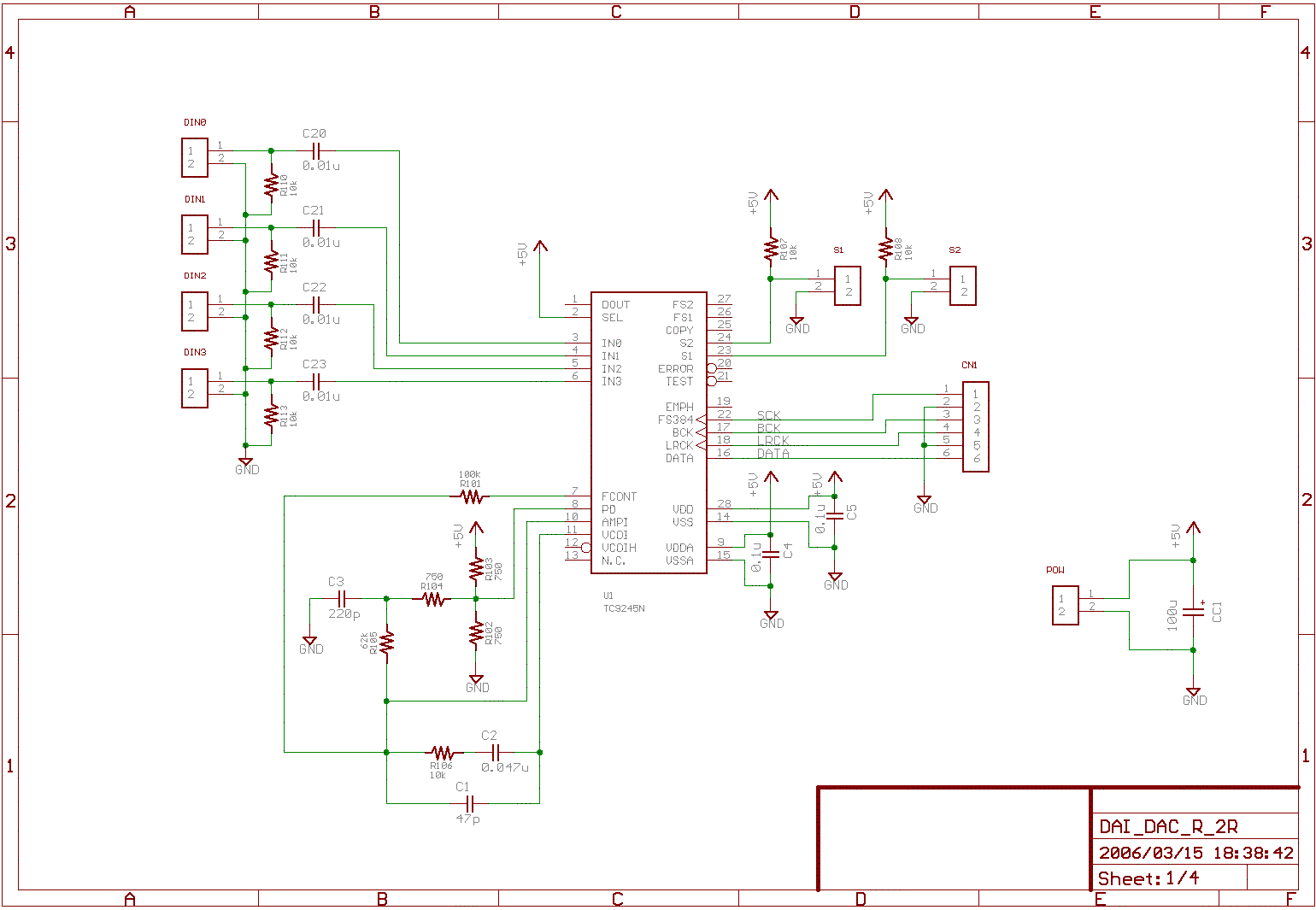

回路図 p.1

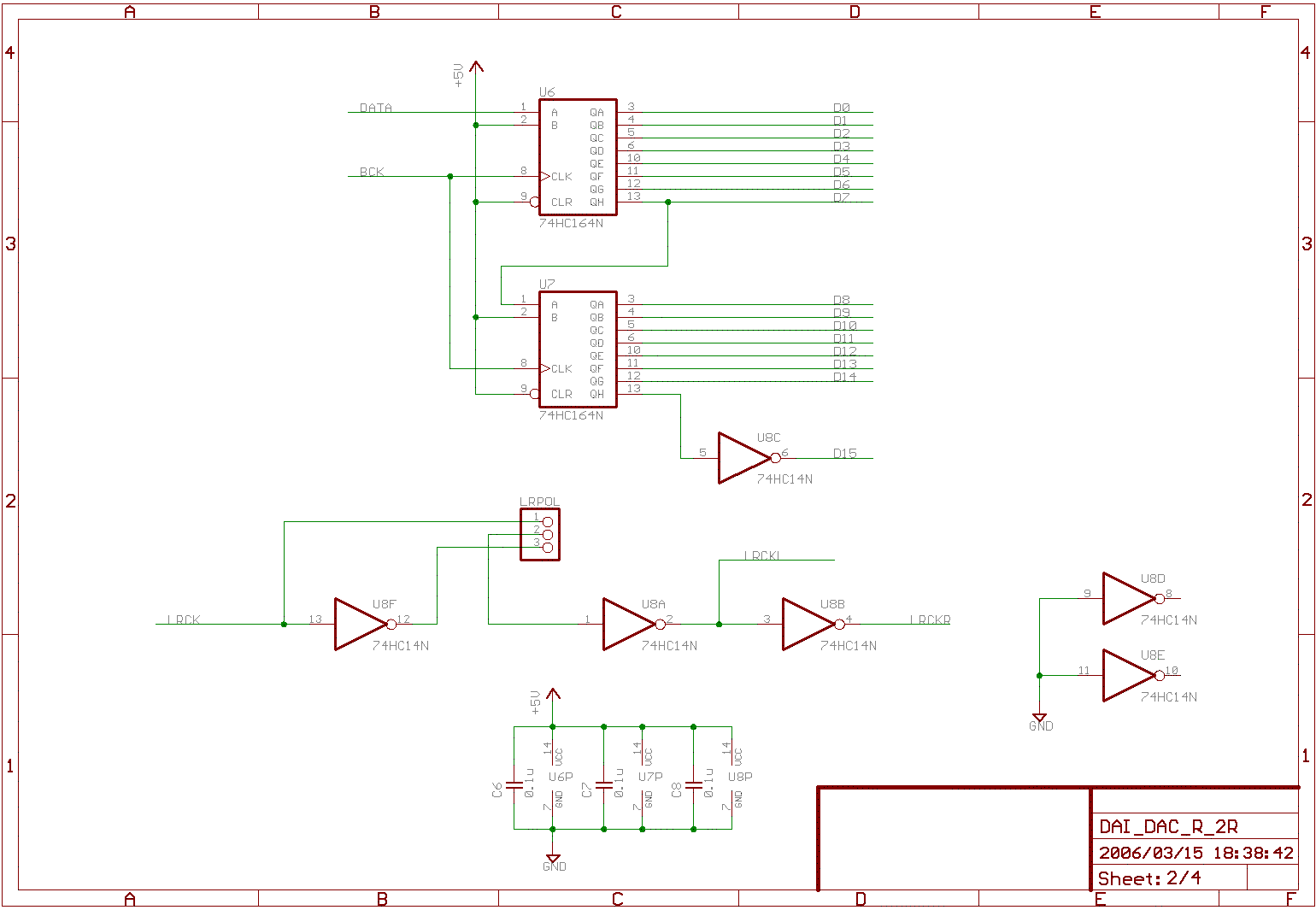

回路図 p.2
回路図 p.3

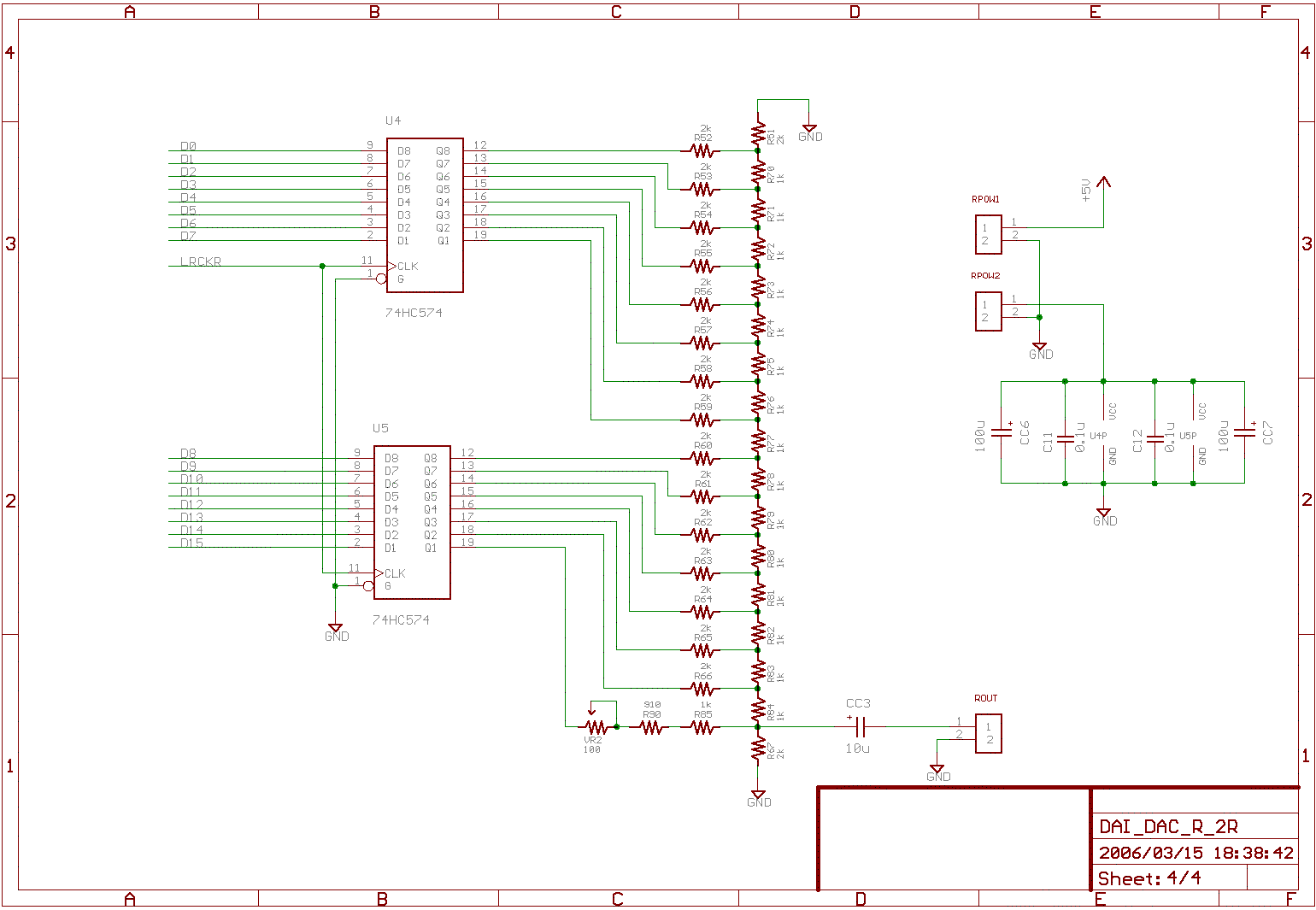

回路図 p.4

おまけ

TC9245データシート

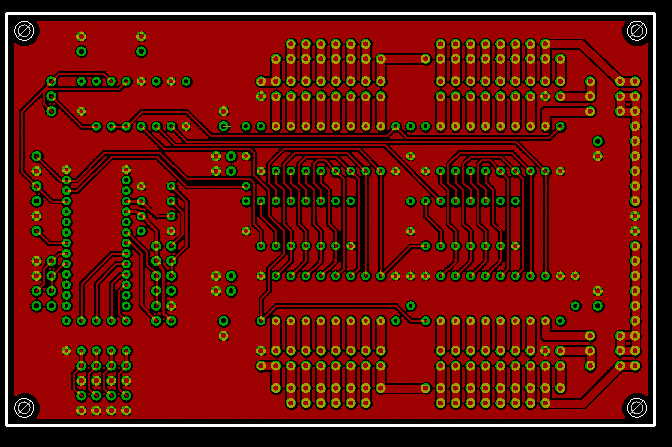

基板パターン図(部品面)

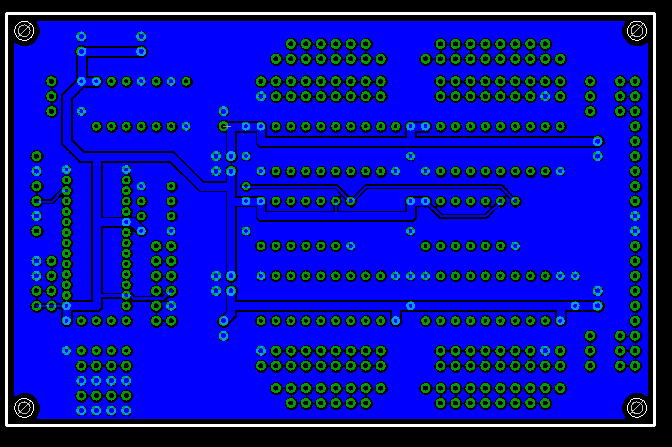

基板パターン図(ハンダ面)

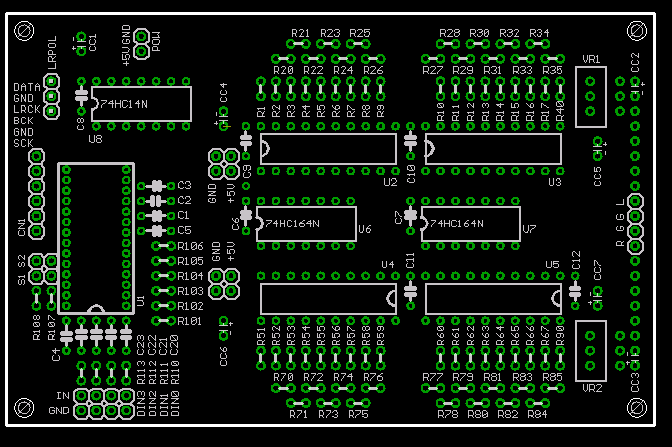

部品配置図
